Общая информация

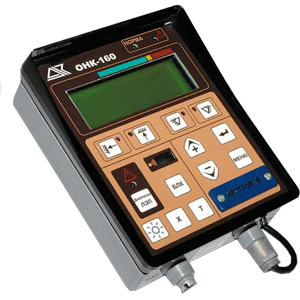

Ограничитель ОНК-160С предназначен для защиты стреловых кранов от перегрузок и опрокидывания при подъеме груза,
защиты рабочего оборудования от повреждения при работе в стесненных условиях или в зоне линий электропередачи (ЛЭП).
Описание
В отличие от своего предшественника - ограничителя ОНК-140 -прибор ОНК-160С обеспечивает построение
гибкой структуры системы безопасности крана. Высокие технические характеристики и возможность
перепрограммирования позволят обеспечить оснащение прибором практически любого известного стрелового
гидравлического крана, имея всего десяток базовых исполнений ОНК. Отличия исполнений определяются
только принципом управления, а также диапазонами длины стрелы и давления в гидросистеме крана.
Таким образом, прибором ОНК-160С одного исполнения можно оснастить несколько десятков моделей кранов.
Причем прибор может быть запрограммирован для работы в составе конкретного крана, как на ОАО «АЭМЗ»,
так и на заводе-изготовителе крана, или непосредственно на месте его эксплуатации квалифицированным
специалистом с использованием библиотеки программ, поставляемой на лазерном диске. Возможность
перепрограммирования позволяет не заменять прибор или какие-либо его составные части при изменении
грузовой характеристики крана, например, по результатам технического освидетельствования.
Подключая к базовому исполнению прибора множество различных элементов, поставляемых в качестве опций,
можно значительно расширить функциональные возможности прибора. Например, использовать прибор в качестве
анемометра, ограничителя предельного груза на кранах, оснащенных люльками, контролировать крен платформы,
положение и давление в выносных опорах, параметры силовой установки и гидропривода и т.д.
Встроенный регистратор параметров работы крана содержит энергонезависимые часы реального времени,
а объем его памяти позволяет подробно зафиксировать всю оперативную информацию за гарантийный срок работы крана.
Причем регистрируется не только работа крана с перегрузкой, но и работа при недопустимых параметрах силовой
установки (работа с перегретым двигателем или при пониженном давлении масла), что позволяет выявлять нарушения
условий эксплуатации как крановой установки, так и шасси.
Прибор ОНК-160С в комплексе с клапаном снижения скорости КСС, устанавливаемым в гидросистему крана вместо
клапанов ГКР, ПКР и т.п., позволяет реализовать функцию плавного снижения скорости поворота и опускания
стрелы крана при подходе к границе рабочей зоны даже на кранах, не оснащенных пропорциональной системой
управления гидроприводом, повышая таким образом их надежность и безопасность работы.
Накопленный опыт адаптации прибора ОНК-140 ко многим десяткам стреловых кранов различных типов
позволил развить математическую модель 1998 года, положенную в основу для разработки программного
обеспечения приборов ОНК-140, что позволяет адаптировать приборы ОНК-160С к кранам с изменяемыми
конфигурациями кранового оборудования и режимами работы.
Для настройки ОНК на кране предусмотрено два режима: короткий и углубленный. В большинстве
случаев используется режим короткой настройки, обеспечивающий минимальную трудоемкость проведения работ.
Для кранов с большими технологическими разбросами параметров предусмотрен режим углубленной настройки,
обеспечивающий необходимую точность работы прибора безопасности даже при заметных отклонениях параметров
крана от проектных значений.
|
